MFTPNoha ke strojům s těsnícím pouzdrem a upevňovacími otvory – nerez
Dosedací plocha z vulkanizované gumy V těsnícím pouzdru závitu je umístěn O-kroužek mechanicky zamezující vnikání nečistot Noha splňuje díky těsnícímu pouzdru nejpřísnější zákonné hygienické normy. Díky krytému přechodu závitu/nohy lze snadno čistit. Dosedací plochu z vulkanizované gumy lze provrtat a přišroubovat k podlaze Dosedací plocha má 2 nebo 4 upevňovací otvory (dle velikosti) "L2" označuje maximální využitelný zdvih v mm Příklady použití: obzvláště vhodné pro tanky a cisterny, nápojový a chemický průmysl Materiál: základna - ušlechtilá ocel A2 závit - ušlechtilá ocel A2 dosedací plocha - vulkanizovaná guma (NBR 80 Shore)

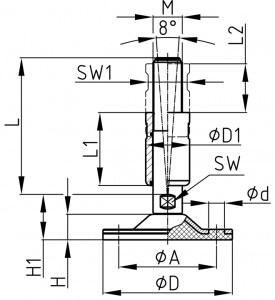

| A | D | D1 | d | F max | H | H1 | L | L1 | L2 | M | SW | SW1 | Objednací číslo | Objednat |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A: 65 | D: 85 | D1: 25 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 125 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednací číslo: MFTP 85 M16x125 | Objednat |
| A: 65 | D: 85 | D1: 25 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednací číslo: MFTP 85 M16x150 | Objednat |
| A: 65 | D: 85 | D1: 30 | d: 10.5 | F max: 1200 | H: 17 | H1: 31 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednací číslo: MFTP 85 M20x150 | Objednat |
| A: 98 | D: 123 | D1: 25 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M16 | SW: 17 | SW1: 20 | Objednací číslo: MFTP 123 M16x150 | Objednat |
| A: 98 | D: 123 | D1: 30 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M20 | SW: 17 | SW1: 26 | Objednací číslo: MFTP 123 M20x150 | Objednat |
| A: 98 | D: 123 | D1: 35 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M24 | SW: 20 | SW1: 30 | Objednací číslo: MFTP 123 M24x150 | Objednat |
| A: 98 | D: 123 | D1: 42 | d: 10.5 | F max: 2000 | H: 23 | H1: 36 | L: 150 | L1: 60 | L2: 40 | M: M30 | SW: 26 | SW1: 36 | Objednací číslo: MFTP 123 M30x150 | Objednat |
